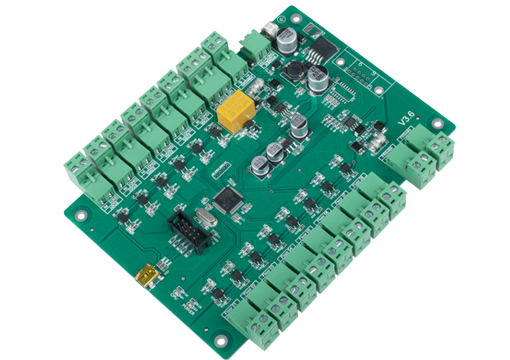

FC-ED86电梯联动板
电梯联动板主要用于“楼宇对讲系统”跟“FCARD系列电梯门禁系统”之间的联合工作,它主要负责收集楼宇对讲系统发来的开门与楼层信号,并转译数据交给FCARD系列电梯门禁主板,以实现接送访客至指定楼层的需求。

FC-ED86支持1组USB通信口、1组与楼宇对讲系统相连的RS232通信口、1组与楼宇对讲系统相连RS485通信口、1组与电梯门禁板相连的RS485通信口、1组与上一级联动板相连的RS485通信口、6组电梯到1楼并开门信号输入口、8组楼层开门信号采集口、1组呼梯输出口。

产品介绍

电梯联动板

FC-ED86电梯联动板


电梯联动板主要用于“楼宇对讲系统”跟“FCARD系列电梯门禁系统”之间的联合工作,它主要负责收集楼宇对讲系统发来的开门与楼层信号,并转译数据交给FCARD系列电梯门禁主板,以实现接送访客至指定楼层的需求。

FC-ED86电梯联动板支持通信协议联动以及楼层信号采集等两种联动工作模式。通信协议联动模式,该模式是“联动板”通过RS232或RS485与楼宇对讲系统主机进行连接通信,获取楼层指令来完成接送访客到指定楼层;楼层信号采集模式,是指通过联动板直接采集每个楼层房间给出来的开门信号,来完成接送访客到指定楼层。如果楼宇对讲系统支持协议联动,请选择协议联动方式,如果不支持,那可以选择直接采集楼层信号来实现。

FC-ED86电梯联动板支持1组USB通信口、1组与楼宇对讲系统相连的RS232通信口、1组与楼宇对讲系统相连的RS485通信口、1组与电梯门禁板相连的RS485通信口、1组与上一级联动板相连的RS485通信口、6组电梯到1楼并开门信号输入口、8组楼层开门信号采集口、1组呼梯输出口。


产品参数

工作电压:DC9V-14V  标准12V

工作电流:< 500mA

工作温度:-10℃ - +65℃

工作湿度:10 - 90%

最高楼层:最高可以联动64层

智能呼梯:1组(可并用最多6台电梯)

通信协议:可根据不同厂家的协议自行加入

楼宇通信:1组RS232接口、1组RS485接口

电梯通信:1组RS485接口

主板尺寸:157mm × 107mm × 18mm

楼层采集:8组(最多连接8组电梯联动板)

开门信号:6组(可检测6部电梯1楼已开门信号)

工作模式:楼层采集、楼层采集主板、协议联动主板(用户自定义)

支持梯控:FC-8832、MC-5816等可加入

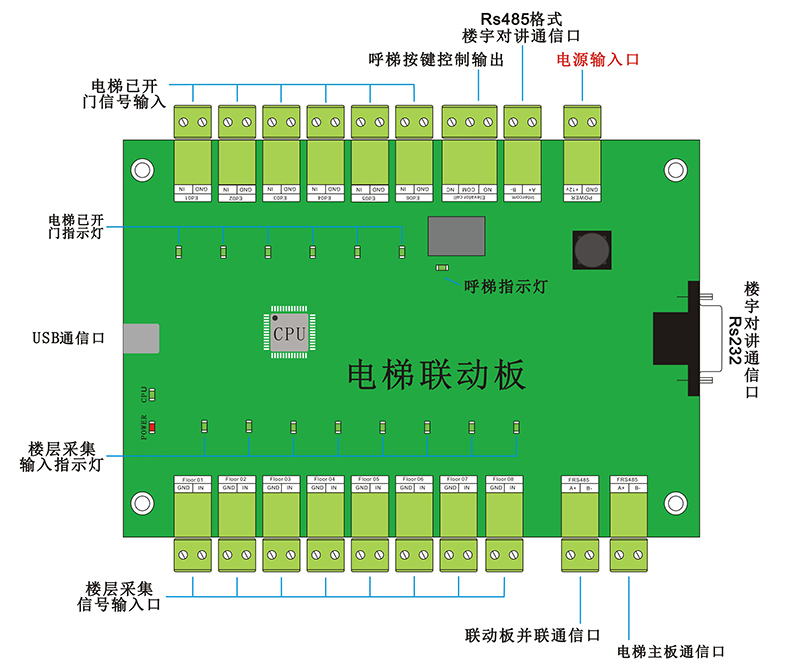

电梯联动板的外观介绍:

电梯联动板的外观

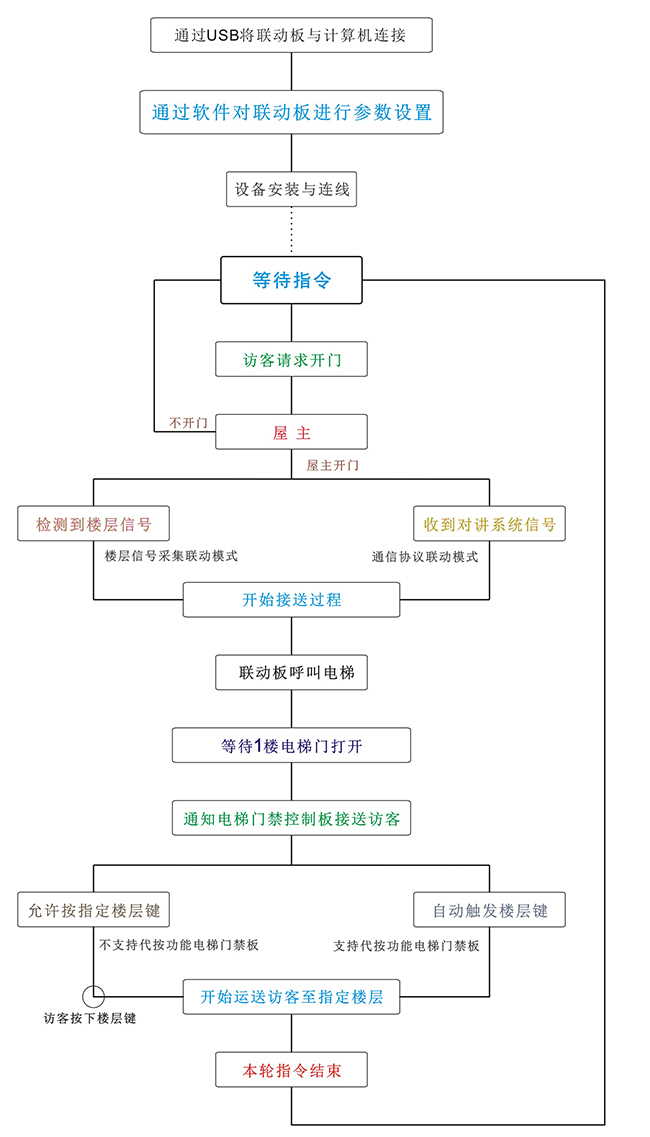

电梯联动板工作流程

电梯联动板工作流程

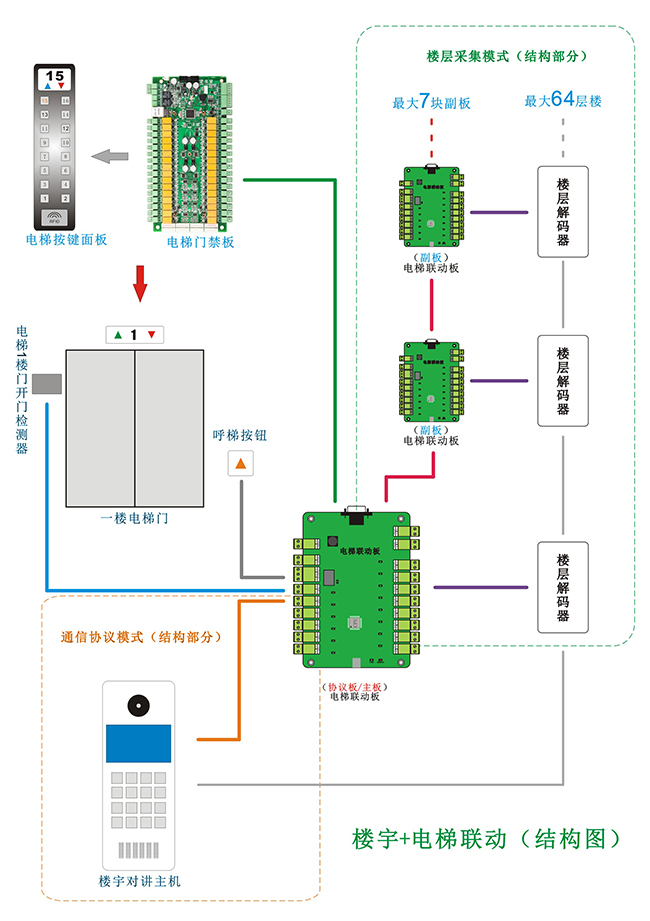

电梯联动板结构图:

电梯联动板的结构图


电梯联动板连线图:

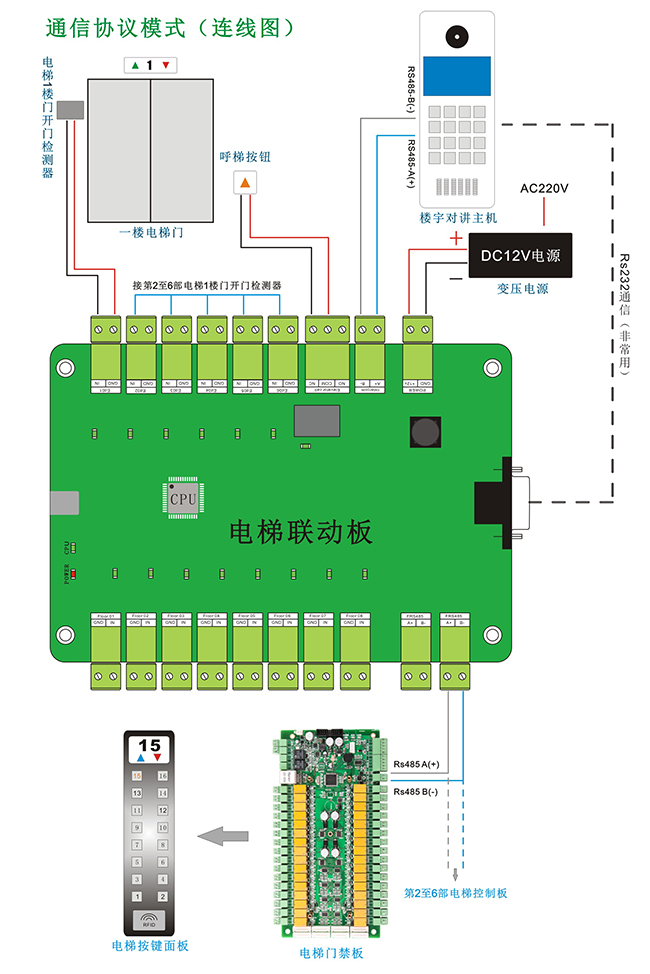

1、采用通信协议模式

电梯联动板的通信协议

通过Intercom(楼宇对讲通信接口,A接到A,B接到B)或RS232接口连接到楼宇对讲主机,用于接收对讲主机发过来的信号。将Elevator call 接口接两根线到一楼呼梯按键(在一楼电梯门口用于按呼叫电梯下来的按钮)信号线上,帮助访客(客人)呼叫电梯。

将ED01接口接两根线到一楼电梯开门的检测线上,给FC-ED86知道电梯已到一楼并开门让访客进入,如果有多部电梯那么其它电梯开门检测线可以接到ED02…ED06接口(最大支持6部电梯联合工作),如果超过6部电梯联合工作,FC-ED86联动板之间通过FRS485手拉手连接,即将联动板FRS485任意一组接口的A与B接到另一联动板的FRS485的A与B(A接到A、B接到B),然后将FC-ED86联动板FRS485另一组接口的A与B接到电梯门禁板的A与B上(A接到A、B接到B),最后给FC-ED86及其它设备上电。

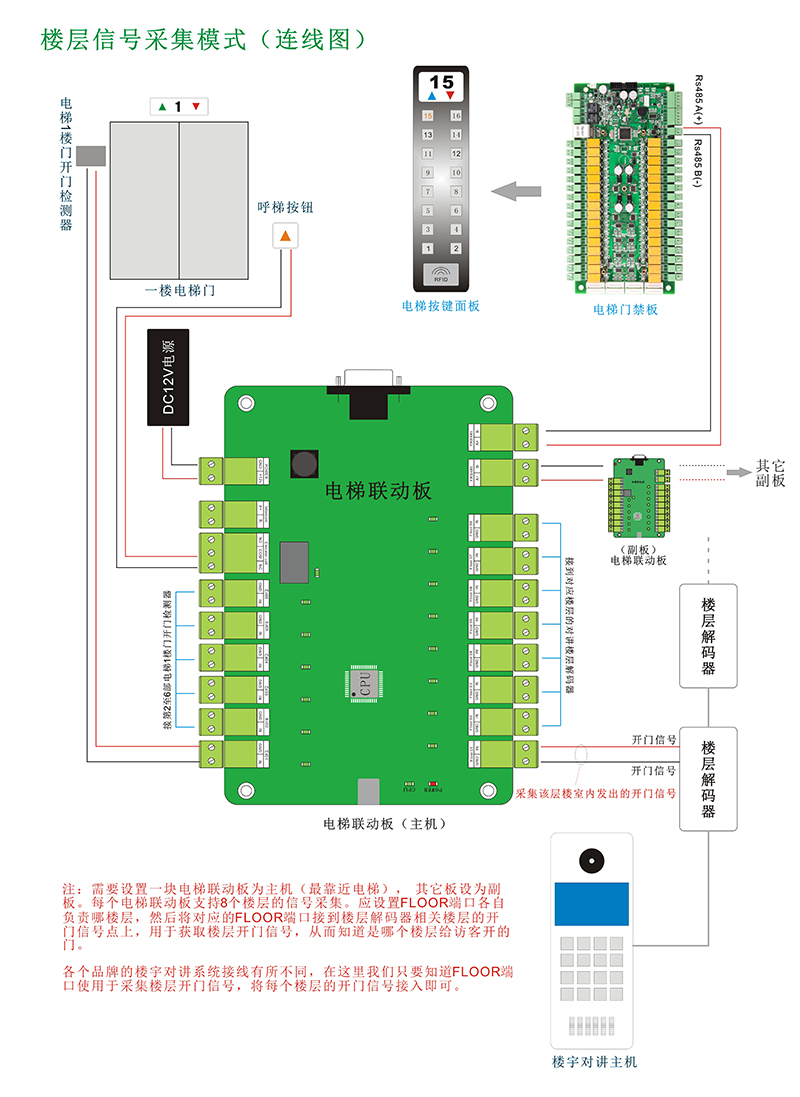

2、采用楼层信号采集模式

将FC-ED86作为楼层采集板(将FC-ED86设置为某几层楼的采集板)时,一块板支持采集8层楼信号,所以每大于8层楼就要添加一块FC-ED86板,它们之间通过FRS485接口串联,最大可以连接8块板(实现64层楼的开门放入信号的采集)。这些楼层采集板最后也要通过FRS485连接到联动主板上(其中一块FC-ED86设置为主板模式),将主板模式的FC-ED86板Elevator call 接口接两根线到一楼呼梯按键(在一楼电梯门口用于按呼叫电梯下来的按钮)信号线上,帮助访客呼叫电梯。

将ED01接口接两根线到一楼电梯开门的检测线上,给FC-ED86知道电梯已到一楼并开门让访客进入,如果有多部电梯那么其它电梯开门检测线可以接到ED02…ED06接口(最大支持6部电梯联合工作),然后将FC-ED86联动板Intercom接口的A与B接到电梯门禁板的A与B上(A接到A、B接到B),最后给FC-ED86及其它设备上电。


使用须知:

1、电梯联动板使用前必须先将电梯门禁板全部安装到管理软件内,然后再通过管理软件将这些电梯门禁信息与联动板进行关联,这样联动板才可以与电梯门禁板进行联动;

2、如果楼宇对讲支持RS485或RS232来传输协议,那么您可以使用“通信协议联动模式”来实现联动,而有关协议您可以自己通过我们的管理软件进行设置;

3、电梯联动板支持呼梯功能(Elevator call 接口),通过它可以实现将电梯呼叫到一楼,从而方便接访客。必须连接此线;

4、电梯联动板支持6组电梯开门检测功能(ED01-ED06接口),联动板通过ED口可以连接6部电梯,通过ED可以检测电梯已经到一楼,让电梯可以顺利接到访客。必须连接此线(零伏继电器开关信号);

5、电梯联动板支持关门延时设置,它是为了方便访客顺利进入电梯内而设。调整时间时请根据大门入口到电梯的距离来调整。时间如果调整太快就怕访客还没有到就关门了,调整时间太长会让访客不耐烦;

6、采用楼层信号采集模式,每块电梯联动板支持收集8层楼,超过8层楼需要添加一块联动板,它们之间通过RS485串联一起。在使用之前请先通过软件设置好每块板负责的楼层参数。连接线时,楼层接口(Floor 01- Floor 08接口)接收的是干节点开关信号(零伏继电器开关信号)。

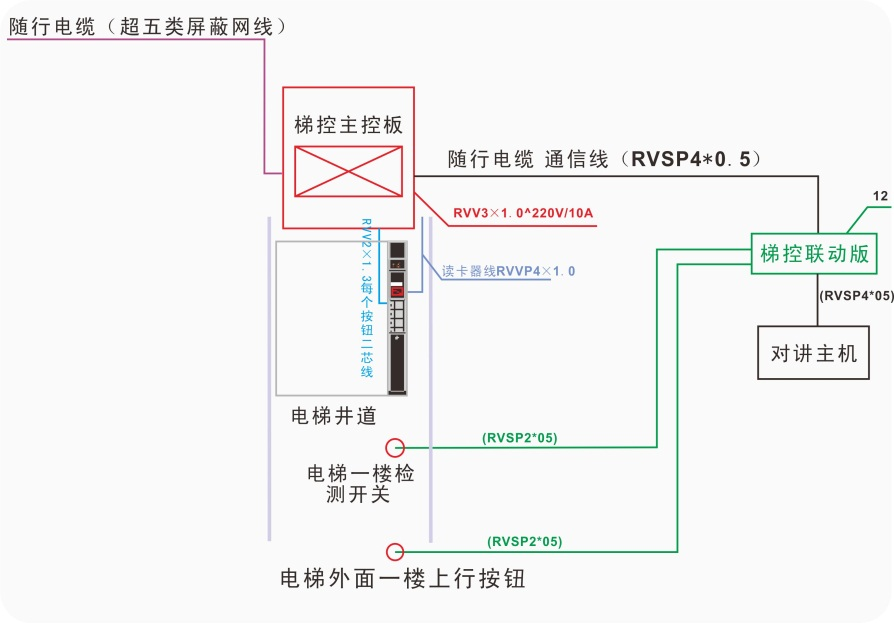

电梯联动板的用线要求:

电梯联动板的用线要求

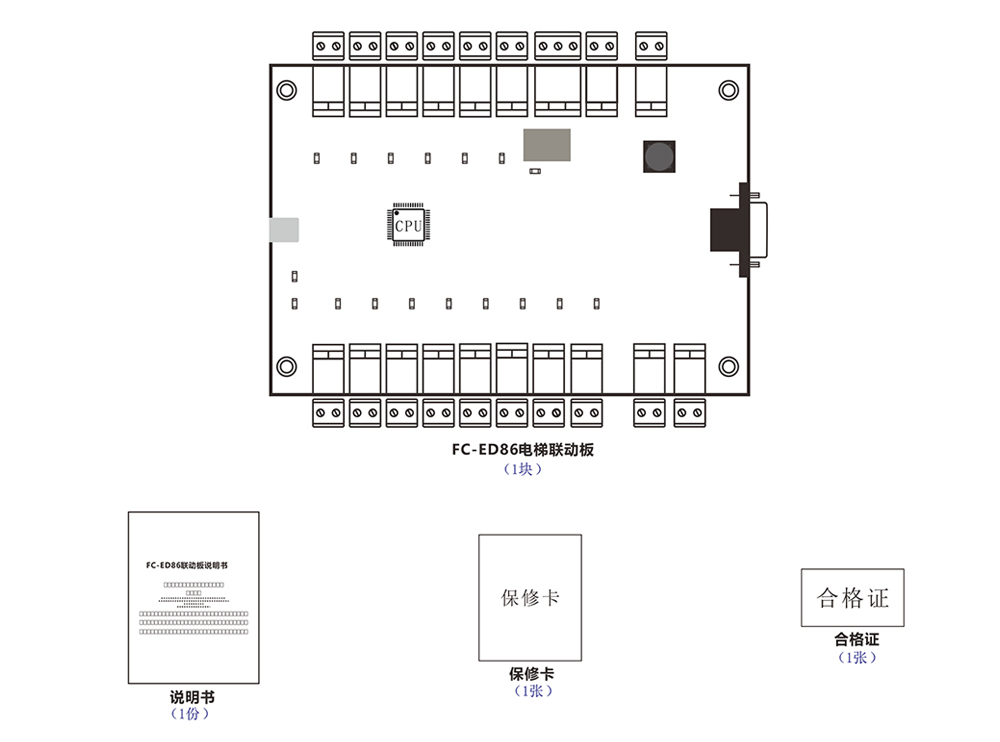

配件清单图:

电梯联动板配件

兼容FCARD一卡通管理系统,支持:门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理,实现一卡一库真正的一卡通系统。
